CNC ishlov berish bo'shliqlari
Biz buyurtma asosida ishlab chiqaramizCNC ishlangan bo'shliqlarmijozlar chizmalaridan va SAPR fayllaridan, shu jumladansilindrsimon ajratgichlar, nozik tirgaklar, trubka bo'laklari, tekis va yuvuvchi qismlar, pog'onali bo'shliqlar, tishli ajratgichlar va tirgaklar, podshipniklar, motor va muftalar, shimlar va o'rnatish masofasi qismlari. Bizning CNC tornalash, frezalash, burg‘ulash, raybalash va tish{1}}frezalash qobiliyatlarimiz mashinalar, motorlar, nasoslar, gidravlika, elektronika, avtomobilsozlik, aerokosmik va umumiy sanoat yig‘malari uchun aniq, o‘lchamiga mos keladigan ajratgichlarni ishlab chiqaradi.
A spacer joylashadi, ajratadi va komponentlarini hizalamoq, shuning uchunOD/ID konsentrikligi, yuz parallelligi, uzunlik, kvadratlik, devor qalinligi va chekka sinishiyig'ilishlar to'g'ri mos keladimi, mos keladimi yoki yo'qligini hal qiling. Biz oraliq qismlarni ishlab chiqaramizalyuminiy (6061-T6, 6063-T5, 7075-T6, 5083), zanglamaydigan po'lat (303, 304, 304L, 316, 316L, 17-4 PH), uglerodli va qotishma po'lat (1045, 4140, Q3, 4540s) (C36000, C46400), mis (C10100, C11000) va titanium (2-sinf, 5-sinf), qattiq novda, trubka va plastinkadan - ishlangan -, shuning uchun prototiplar va kam hajmli ishlab chiqarish uchun har bir oʻlcham chizmaga kesiladi. Ehtiyot qismlar belgilangan o'lchamlarga, bardoshliklarga, materiallarga va tugatish talablariga muvofiq ishlab chiqariladi, so'rov bo'yicha material sertifikatlari mavjud.
Biz ishlab chiqaradigan CNC ishlov beruvchilar turlari
Biz keng turdagi spacer turlarini qayta ishlaymiz. Quyida eng keng tarqalgan; chizmangiz boshqa konfiguratsiyani ko'rsatsa, uni ko'rib chiqish uchun yuboring.
Silindrsimon bo'shliqlar
Millar va murvatli birikmalar uchun dumaloq masofali qismlar.
Materiallar: 6061-T6 · 4140 · 316L · C36000
Aniq stendlar
Elektronika va panellar uchun tishli yoki tekis ustunlar.
Materiallar:303 · 316L · 6061-T6 · 5-sinf titanium
Quvur bo'shliqlari
Konsentrik teshiklari bo'lgan trubadan ishlangan bo'shliqlar.
Materiallar: 6061-T6 · 316L · C46400 · 1045
Yassi va yuvish uchun ajratgichlar
Yupqa tekis masofali qismlar va og'ir{0}}yuvish moslamalari.
Materiallar:1045 · 6061-T6 · C36000 · 17-4 PH
Bosqichli bo'shliqlar
Murakkab joylashishni aniqlash uchun ko'p-diametrli ajratgichlar.
Materiallar: 4140 · 7075-T6 · 316L · C36000
Tishli bo'shliqlar
Mahkamlash uchun erkak/ayol tishli masofa qismlari.
Materiallar:303 · C36000 · 6061-T6 · 17-4 PH
Rulman oraliqlari
Rulmanni oldindan yuklash va masofani o'rnatish uchun nozik ajratgichlar.
Materiallar:4140 · 4340 · 6061-T6 · 17-4 PH
Dvigatel va biriktiruvchi qismlar
Dvigatel o'rnatish uchun ajratgichlar, ulash bo'shliqlari va tekislash.
Materiallar: 6061-T6 · 1045 · 4140 · 304
Shimlar va o'rnatish masofasi qismlari
To'g'rilash, tekislash va o'rnatish uchun nozik ajratgichlar.
Materiallar: C36000 · 1045 · 6061-T6 · 316L
Magnit bo'lmagan-bo'shliqlar
Asboblar va magnit birikmalar uchun ajratgichlar.
Materiallar:C36000 · C46400 · 6061-T6 · 5-darajali titan
Nozik milya bo'shliqlari
Milni joylashtirish va ushlab turish uchun ajratgichlar.
Materiallar:4140 · 4340 · 17-4 PH · 316L
Maxsus ishlov berilgan bo'shliqlar
Bar, trubka va plastinadan bir-oʻchirilgan va maxsus ajratgichlar.
Materiallar:7075-T6 · 4340 · 17-4 PH · 5-darajali titan
Maxsus ajratgich bormi? Chizmangizni yuboring
Spacerlar uchun CNC ishlov berish jarayonlari
CNC tornalama
Eng yaxshisi:OD · ID · yuzlar
Qattiq konsentriklikka ega silindrsimon ajratgichlar uchun asosiy jarayon.
CNC frezalash
Eng yaxshisi:kvartiralar · kalit yo'llari · uyalar
Yassilar, kalit yo'llari, tirqishlar va ajratuvchi korpuslardagi o'zaro faoliyat teshiklarni mashinalari.
Jonli asboblar yordamida CNC tornalash
Eng yaxshisi:o'zaro faoliyat teshiklar · frezalashtirilgan xususiyatlar
Aniqlik uchun teshiklarni, teshiklarni va tirqishlarni bitta sozlashda yakunlaydi.
Burg'ulash va raybalash
Eng yaxshisi:teshik aniqligi · dübel teshiklari
Kesilgan teshiklar H7 ga mahkamlangan-mos va milga mos keladi.
Ipni frezalash va teginish
Eng yaxshisi:tirgaklar · tishli ajratgichlar
Erkak/ayol qarama-qarshilik xususiyatlari uchun ko'r va o'tish iplari.
Chig'anoqlarni tozalash va chetlarini sindirish
Eng yaxshisi:yuzlar · teshiklar · burchaklar
Toza yig'ish uchun-bir xil chekka sinishlar va burmasiz teshiklar.
CNC Spacer materiallari
Spacerlar uchun material tanlash quyidagilarga bog'liqkuch, korroziyaga chidamlilik, og'irlik, termal kengayish va o'tkazuvchanlik. Biz quyida sanab o'tilgan metall materiallardan - alyuminiy, zanglamaydigan po'lat, uglerod va qotishma po'lat, guruch, mis va titandan ajratgichlarni qayta ishlaymiz.
| Material | Umumiy baholar | Odatda Spacer ilovalari | Asosiy afzalliklari |
|---|---|---|---|
| alyuminiy | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Standofflar, motor va muftalar, elektronika | Yuqori kuch-vaznga-, korroziyaga chidamliligi, anodlanishi mumkin; 6061-T6 umumiy maqsadli standartdir |
| Zanglamaydigan po'lat | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Nozik stendlar, dengiz va asboblar oralig'i | Korroziyaga qarshilik; 316L xloridli muhitlarga mos keladi; 17-4 PH quvvatni oshiradi |
| Karbon va qotishma po'lat | 1045 · 4140 · 4340 · Q355 tipidagi plastinka | Yuklangan bo'shliqlar, podshipniklar va milya ajratgichlar | Yuklangan va qotib qolgan ilovalar uchun yuqori qattiqlik va quvvat |
| Guruch | C36000 bepul-kesuvchi guruch · C46400 dengiz gurzi | Magnit bo'lmagan{0}}bo'shliqlar, asboblar o'rindiqlari | Ajoyib ishlov berish, korroziyaga chidamlilik, magnit bo'lmagan- |
| Mis | C10100 (OFHC) · C11000 elektrolitik mis | Supero'tkazuvchilar va issiqlik{0}}o'tkazgichlar | Yuqori elektr va issiqlik o'tkazuvchanligi |
| Titan | 2-sinf (CP) · 5-sinf (Ti-6Al-4V) | Aerokosmik, dengiz va engil yuk-bardoshli qismlar | Eng yaxshi quvvat-vaznga-ajoyib korroziyaga chidamlilik |
Spacer aniqligi va geometriyasi
Spacerlar ularning o'lchamlari va geometrik munosabatlari bilan belgilanadi. Quyidagi elementlar to'plamlarning to'g'ri mos kelishi, tekislanishi va oldindan yuklanishini hal qiladi. Biz ularni chizish uchun ishlov beramiz va so'rov bo'yicha qattiqroq qilamiz.
| Xususiyat | Oddiy qobiliyat | Spacerlar uchun nima uchun bu muhim |
|---|---|---|
| OD / ID o'lchamlari | ±0,01–0,02 mm (aniqlik ±0,005 mm gacha) | Komponentlar chizmaga mos keladi va joylashadi |
| OD/ID konsentrikligi | 0,01–0,02 mm TIR | Millar haqiqiy ishlaydi va bo'shliqlar tekislanadi |
| Yuz parallelligi | Yuzlar bo'ylab 0,01-0,03 mm | Bir tekis yuk taqsimoti va aniq masofa |
| Uzunlik / balandlik | ±0,02–0,05 mm (aniqlik ±0,01 mm gacha) | Komponentlar orasidagi bo'shliqni va oldindan yukni to'g'rilang |
| Kvadratlik | 0,02–0,05 mm | Yuzlar chuqurchaga to'g'ri keladi |
| Devor qalinligi | ± 0,05-0,1 mm trubka bo'shliqlarida | Bir xil kuch va og'irlik |
| Chetlarni sindirish va pahlar | 0,1-0,5 mm yoki har bir chizilgan | Jihozni burmalar va shikastlarsiz tozalang |
| Keyways & Slots | ±0,03–0,05 mm | Momentni uzatish va{0}}aylanishga qarshi funksiyalar |
| Sirt pürüzlülüğü | Ra 0,8-3,2 mkm; Ra 0,4-0,8 mikron so'rov bo'yicha | Aniqlik, rulman va tashqi ko'rinish yuzlari |
Biz nazorat qiladigan muhim xususiyatlar
OD & ID- konsentrik burilib, millar va ulanadigan qismlar toʻgʻri tekislanadi.
Yuzlar va parallellik- so'nggi yuzlar tekis va parallel yuklangan va aniq masofada ishlov beriladi.
Uzunlikni nazorat qilish- kritik uzunlik va stack oʻlchamlari aniq ajratgichlarda ±0,01 mm gacha saqlanadi.
Edge Breaks- toza yig'ish va ishlov berish uchun izchil chandiqlar va tozalangan teshiklar.
Threads & Standoff xususiyatlari- koʻrsatkich, UNC/UNF va toʻgʻri chuqurlik va quvvatga ega maxsus iplar.
Identifikatsiya- qism raqamlari yoki kuzatish va yigʻish uchun soʻrov boʻyicha lazer belgilari.
CNC bo'shliqlari uchun issiqlik bilan ishlov berish va stressni bartaraf etish
Yuklangan po'lat va yuqori mustahkamlikdagi alyuminiy oraliqlar chizmada ko'rsatilgan-issiqlik bilan ishlov beriladi. Yakuniy ishlov berishdan oldin stressni bartaraf etish nozik va katta bo'shliqlarni o'lchov jihatidan barqaror ushlab turadi.
| Issiqlik bilan ishlov berish | Amaldagi baholar | Oddiy Spacer qismlari | Foyda |
|---|---|---|---|
| O'chirish va temper | 1045 · 4140 · 4340 | Yuklangan mil va podshipnik ajratgichlar | Yuqori kuch va aşınma qarshilik |
| Yechim + Qarish | 17-4 PH · 7075-T6 | Yuqori-zanglamaydigan va alyuminiy oraliq qismlar | Korroziyaga chidamliligi bilan mustahkamlik |
| Stressni bartaraf etish | Barcha po'lat navlari · 6061-T6 | Ishlov berishni tugatishdan oldin{0}}katta va yupqa devorga ajratgichlar | Yassilik va o'lchov barqarorligini yaxshilaydi |
| Normallashtirish | Karbonli po'lat bar va plastinka | Strukturaviy va payvandlash{0}}tayyorlash qismlari | Yagona tuzilish va ishlov berish qobiliyati |
CNC bo'shliqlari uchun sirt qoplamalari
Sirt qoplamasi bo'shliqlarni himoya qiladi va ularni yig'ish, tashqi ko'rinish yoki korroziyaga -qarshilik talablariga - tayyorlaydi, shu bilan birga aniq yuzlarni standart darajada ishlov beradi.
Kimyoviy konversiya
Passivatsiya
Chang bo'yoq
Sink qoplamasi
| Yuzaki tugatish | Amaldagi materiallar | Oddiy Spacer qismlari | Asosiy foyda |
|---|---|---|---|
| Anodizatsiya (II / Qattiq III turdagi) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Standofflar, motor va elektronika ajratgichlari | Korroziyaga va aşınmaya qarshilik; rang variantlari |
| Kimyoviy konversiya (xromat) | Alyuminiy navlari | Bo'yashga tayyor-elektronik moslamalar | Supero'tkazuvchilar korroziyadan himoya qilish; bo'yoq asosi |
| Elektrsiz nikel qoplamasi | 4140 · 4340 · 1045 · Alyuminiy | Sanoat va yuklangan ajratgichlar | Barcha yuzlarda korroziyadan bir xil himoya |
| Passivatsiya | 303 · 304 · 316L · 17-4 PH | Aniq zanglamaydigan po'latdan yasalgan stendlar | Erkin temirni olib tashlaydi, korroziyaga chidamliligini oshiradi |
| Sink qoplamasi | Karbonli po'lat | Umumiy maqsadli-po'lat ajratgichlar | Iqtisodiy korroziyadan himoya qilish |
| Qora oksidi | 1045 · 4140 · 4340 | Sanoat va mashinalar uchun ajratgichlar | Iqtisodiy korroziyadan himoya qilish; kam birikma |
| Chang bo'yoq / bo'yoq tayyorlash | Chelik · Alyuminiy | Strukturaviy va tashqi konstruktsiyalar | Talab bo'yicha{0}}qayta ishlangan bo'yoq |
Spacer sifatini nazorat qilish
Bo'shliqlar chizmaga mos kelishini va to'g'ri yig'ilishini ta'minlash uchun ishlab chiqarish davomida OD / ID, konsentriklik, parallellik, uzunlik, kvadratlik va iplarni tekshiramiz. Hujjatlangan loyihalar uchun biz sizning kirish tekshiruvingizni qo'llab-quvvatlash uchun materiallar sertifikatlari va tekshirish yozuvlarini taqdim etishimiz mumkin.
Kvadratlik perpendikulyarligini tekshirish
CMM balandlik o'lchagichni tekshirish
CMM sirt plitasini tekshirish
Oʻtish/Yoʻq-Tip oʻlchovini tekshirish
Pin o'lchagichli mikrometrni tekshirish
| Tekshirish elementi | Uskunalar / Usul | Oddiy Spacer qismlari |
|---|---|---|
| OD / ID o'lchamlari | Mikrometr · Teshik o'lchagich · CMM | Silindrsimon va quvurli ajratgichlar |
| Konsentriklik va yugurish- | CMM · V-Bloklar va indikator | Mil va podshipniklar uchun ajratgichlar |
| Yuz parallelligi | CMM · Yuzaki plastinka va ko'rsatkich | Aniq va yuklangan ajratgichlar |
| Uzunlik / Stack o'lchami | Balandlik o'lchagich · Mikrometr · CMM | Bo'shliq va oldindan yuklash moslamalari |
| Kvadratlik | CMM · Kvadrat va indikator | Stendlar va o'rnatish moslamalari |
| Keyways & Slots | CMM · Plug & Go/No-Go Gauges | Aylanishga qarshi-bo'shliqlar |
| Ipni tekshirish | Oʻtish/Yoʻq-Oʻtish ip oʻlchovlari | Tishli tirgaklar va ajratgichlar |
| Sirt pürüzlülüğü | Pürüzlülük tester | Aniq va rulmanli yuzlar |
| Materialni tekshirish | Spektrometr + Materiallar sertifikati | Kiruvchi xom ashyo (EN 10204 3.1 mavjud) |
| Yakuniy tekshirish | CMM + Tekshiruv hisoboti | Yakuniy o'lchamlarni qabul qilish |
Hujjatli sifat nazorati kerakmi?Bizga chizmalaringizni va tekshirish talablaringizni yuboring.
Prototip va past hajmli-sleeve ishlov berish
Spacer loyihalari ko'pincha prototiplar bilan boshlanadi - yangi dizaynlar, montajlarning mosligini tekshirish yoki ishlab chiqarishdan oldin sinovdan o'tkazilishi kerak bo'lgan almashtirish. Shtrix, trubka va plastinkadan ishlov berish asbob-uskunalar va quyish muddatini oldini oladi, shuning uchun prototiplar va kichik hajmlar amaliydir. Biz qo'llab-quvvatlaymizprototip va past hajmli-CNC ishlov berishkichik{0}}to'plam buyurtmalarini takrorlash uchun bitta namunadan.
Prototipni qayta ishlash
Yangi dizaynlar, tasdiqlash va moslikni tekshirish uchun.
Odatdagi miqdor:1-10 dona
Kam-Ishlab chiqarish hajmi
Uchuvchi tizimlar va dastlabki ishlab chiqarish ishlari uchun.
Odatdagi miqdor:10–1,000+ dona
Takroriy ishlab chiqarish
O'rnatilgan dizaynga ega zaxira plitalar va takroriy buyurtmalar uchun.
Odatdagi miqdor:Loyiha talablari asosida
uchun mos
Silindrsimon va quvurli ajratgichlar
Nozik stendlar va tishli ajratgichlar
Rulman, motor va muftalar ajratgichlari
Yassi va yuvish uchun ajratgichlar
Bosqichli va moslashtirilgan masofali qismlar
Shimlar va o'rnatish moslamalari

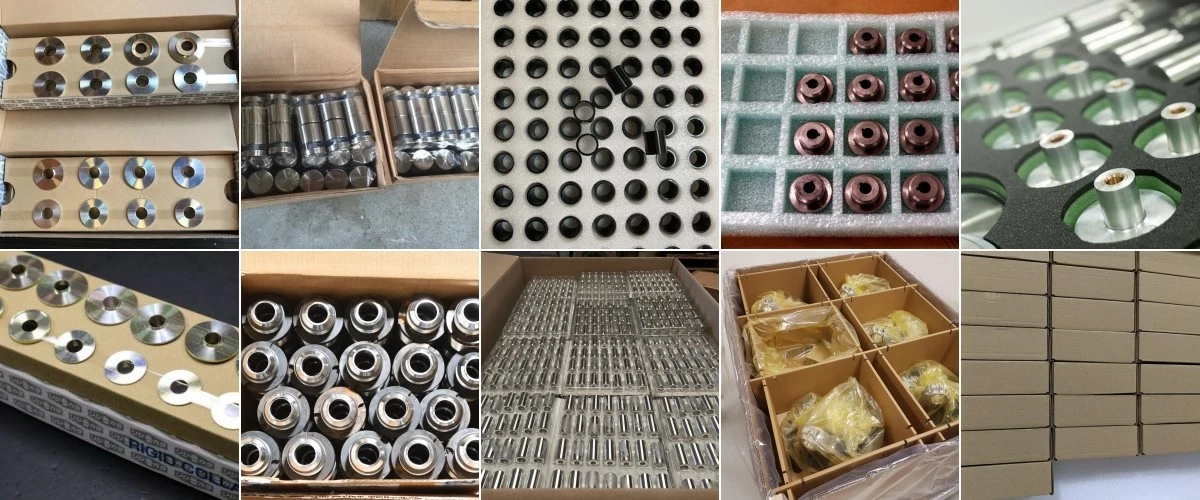

CNC ishlov beruvchilar uchun qadoqlash va yetkazib berish vaqti
Qadoqlash
Yuzaki himoya:Pe sumkalar, anodlangan va jilolangan yuzlarda himoya plyonka
Korroziyadan himoya qilish:Chet elga tranzitda po'lat bo'shliqlar uchun VCI qog'ozi
Teshik himoyasi:So'rov bo'yicha nozik teshiklarda qopqoq yoki vilkalar
Aralash buyurtmalar:Yorliqlar va miqdor nazorat ro'yxati bilan qism raqami bo'yicha saralangan
Maxsus qadoqlash:Mijozning maxsus qadoqlash talablari-qo‘llab-quvvatlanadi
Oddiy yetkazib berish vaqti
| Buyurtma turi | Oddiy yetkazib berish vaqti |
|---|---|
| Prototip | 5-10 ish kuni |
| Kam-Buyurtma | 10-20 ish kuni |
| Ishlab chiqarish buyurtmasi | 20-35 ish kuni, jadval bo'yicha |
| Buyurtmani takrorlash | 10-25 ish kuni |
TSS
Savol: 1. Siz qanday CNC ishlov berish moslamalarini ishlab chiqara olasiz?
Javob: Biz buyurtmachi chizmalaridan maxsus silindrsimon ajratgichlar, nozik tirgaklar, trubka bo'laklari, tekis va yuvgichlar, pog'onali bo'shliqlar, tishli ajratgichlar va to'siqlar, podshipniklar bo'shliqlari, motor va muftalar, shimlar va o'rnatish masofasi qismlarini ishlab chiqaramiz.
Savol: 2. Siz qaysi materiallardan ajratgichlarni mashinasiz?
Javob: Biz alyuminiy (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), zanglamaydigan po'latdan (303, 304, 304L, 316, 316L, 17-4 PH), uglerod va qotishma 540, po'latdan (6061-T6, 6063-41), po'latdan ajratgichlarni qayta ishlaymiz. guruch (C36000, C46400), mis (C10100, C11000) va titan (2-sinf, 5-sinf).
Savol: 3. Siz qattiq materialdan ajratgichlarni qayta ishlaysizmi?
Javob: Ha. Biz qattiq novda, naycha va plastinkadan ajratgichlarni qayta ishlaymiz, shuning uchun barcha OD, ID, yuzlar va xususiyatlar prototiplar uchun amaliy - chizmaga kesiladi va quyma asboblarisiz past hajmli.
Savol: 4. Spacer o'lchamlari bo'yicha qanday tolerantliklarga erisha olasiz?
Javob: Biz odatda OD va ID bo'yicha ± 0,01-0,02 mm (aniqlik ± 0,005 mm gacha), 0,01-0,03 mm yuz parallelligi va uzunligi bo'yicha ± 0,02-0,05 mm (aniqlik ± 0,01 mm) ni ushlab turamiz.
Savol: 5. Yupqa{1}}devor trubkasi bo'shliqlarini ishlov bera olasizmi?
Javob: Ha. Yupqa va katta bo'shliqlarni o'lchov jihatidan barqaror ushlab turish uchun biz trubka bo'shliqlarida devor qalinligini ±0,05–0,1 mm gacha nazorat qilamiz.
Savol: 6. Tishli tirgaklarni va tishli ajratgichlarni qayta ishlay olasizmi?
Javob: Ha. Biz chuqurliklarni to'g'rilash uchun har bir chizmada, shu jumladan, ko'r-ko'rona va o'tkazgich iplarni o'z ichiga olgan erkak/ayol tishli tirgaklarni va kran iplarini ishlov berishimiz mumkin.
Savol: 7. Siz kalitlarni, teshiklarni va o'zaro faoliyat teshiklarni ishlov bera olasizmi?
Javob: Ha. Bizning CNC frezalash va jonli{1}}tornalik asboblarimiz aniqlik uchun kalit yo‘llari, tirqishlar, ko‘ndalang teshiklar va frezalangan yassilarni bitta sozlamada ishlab chiqaradi.
Savol: 8. Magnit bo'lmagan{1}}bo'shliqlarni qayta ishlay olasizmi?
Javob: Ha. Guruch (C36000, C46400), alyuminiy (6061-T6, 7075-T6) va titanium (5-sinf) ajratgichlar sezgir asboblar va magnit birikmalarga mos keladi.
Savol: 9. Spacerlar uchun qanday sirt qoplamalarini taklif qilasiz?
Javob: Anodizatsiya (II / Qattiq III), kimyoviy konversion qoplama, elektrsiz nikel, passivatsiya, rux qoplamasi, qora oksid va bo'yoq{0}}tayyor ishlov berilgan yuzalar.
Savol: 10. Materiallar sertifikatlari va tekshirish hisobotlarini bera olasizmi?
Javob: Ha. Biz so'rov bo'yicha material sertifikatlarini (EN 10204 3.1), o'lchovli tekshiruv hisobotlarini, CMM hisobotlarini va parallellik yozuvlarini taqdim etishimiz mumkin.
Savol: 11. 2D chizmalar va SAPR fayllarini qabul qilasizmi?
Javob: Biz umumiy STEP, STP, IGES, IGS, SolidWorks, DXF va 2D chizma fayllaridan ishlashimiz mumkin.
Savol: 12. CNC ishlov berish moslamalari uchun odatda etkazib berish muddati qanday?
Javob: Murakkabligi, miqdori, materiali va pardozlashiga qarab, namunaviy yetkazib berish muddati 5–10 ish kuni, kam hajmli buyurtmalar uchun 10–20 ish kuni, ishlab chiqarish buyurtmalari uchun 15–30 ish kuni.
Savol: 13. Siz katta hajmdagi -spaser ishlab chiqara olasizmi?
Javob: Ha. Biz bitta prototipdan 1,{2}} donadan iborat takroriy ishlab chiqarishga qadar bo'lgan miqdorlarni qo'llab-quvvatlaymiz, doimiy, takrorlanadigan ajratgichlar uchun bar- oziqlangan CNC burilishlari bilan.
2D chizma yoki 3D SAPR faylingizni, material darajasi, miqdori va tugatish talablarini yuboring.
