CNC ishlangan qavslar
Biz buyurtma asosida ishlab chiqaramizCNC ishlangan qavslarmijozlar chizmalaridan va SAPR fayllaridan, shu jumladano'rnatish qavslari, L va burchakli qavslar, motor va nasos o'rnatgichlari, sensor va aktuator qavslari, elektronika va PCB qavslari, displey qavslari, burchak va burchak qavslari, qisish kronshteynlari, ilgak qavslar va o'tish qavslari. Bizning 3-eksa va 5 oʻqli CNC frezalash, burgʻulash, teginish va tishli frezalash qobiliyatlarimiz mashinalar, avtomatlashtirish, robototexnika, motorlar, elektronika korpuslari, gidravlik tizimlar va qayta tiklanadigan energiya uskunalari uchun qattiq, aniq qavslar ishlab chiqaradi.
Qavs - komponentlar orasiga yukni shunday joylashtiradi va tashiyditeshik holatining aniqligi, tekisligi, perpendikulyarligi, qalinligi va chekka sifatiqismlar to'g'ri tekislanadimi yoki to'g'ri biriktiriladimi yoki yo'qligini hal qiling. Biz qavslarni dan ishlov beramizalyuminiy (6061-T6, 6063-T5, 7075-T6, 5052-H32), zanglamaydigan po'lat (303, 304, 304L, 316, 316L, 17-4 PH), uglerodli va qotishma po'lat (1045, 4140, kos340), (C10100, C11000) va titanium (2-sinf, 5-sinf), qattiq plastinka va bar - bukilmagan varaqdan - ishlov berilgan, shuning uchun har bir yuz, tirqish va teshik chizmaga ishlab chiqariladi. Ehtiyot qismlar belgilangan o'lchamlarga, bardoshliklarga, materiallarga va tugatish talablariga muvofiq ishlab chiqariladi, so'rov bo'yicha material sertifikatlari mavjud.
Biz ishlab chiqaradigan CNC ishlangan qavslar turlari
Biz keng qavs turlarini qayta ishlaymiz. Quyida eng keng tarqalgan; chizmangiz boshqa konfiguratsiyani ko'rsatsa, uni ko'rib chiqish uchun yuboring.
O'rnatish qavslari
Uskunalar, panellar va modullar uchun tekis va ko'p tekislik{0}}ulagichlar.
Materiallar: 6061-T6 · 304 · 316L · 4140
L va burchakli qavslar
Qattiqlashtiruvchi qovurg'alar va aniq yuzli-o'ng burchakli qavslar.
Materiallar: 6061-T6 · 304 · 316L · C36000
Dvigatel va nasos o'rnatish moslamalari
Aniq murvat naqshlari bilan motorli yuza o'rnatgichlari va nasos qavslari.
Materiallar: 6061-T6 · 4140 · 4340 · 316L
Sensor va aktuator qavslari
Sensorlar, kameralar va aktuatorlar uchun joylashishni aniqlash qavslari.
Materiallar: 6061-T6 · 304 · 316L · C10100
Elektron qavslar
PCB stendlari, taxta tayanchlari va displeyni o'rnatish ramkalari.
Materiallar: 6061-T6 · 5052-H32 · 304 · C36000

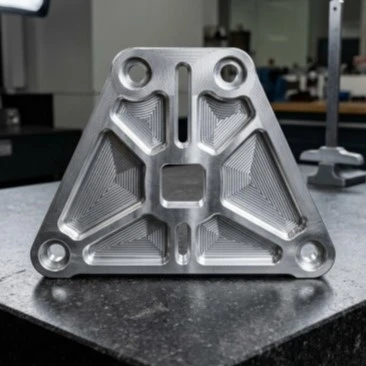

Gusset va burchak qavslari
Uchburchakli mustahkamlovchi gussets va ramka burchak konnektorlari.
Materiallar: 6061-T6 · 6063-T5 · 304 · 316L
Siqish qavslari
Quvurlar, relslar va ustunlar uchun ajratilgan-qisqich va tasma qavslar.
Materiallar:6061-T6 · 4140 · 316L · 5-sinf titan
Menteşe va aylanma qavslar
Menteşali eshiklar va qopqoqlar uchun rulman teshiklari bo'lgan qavslar.
Materiallar: 6061-T6 · 4140 · 316L · C95400
Quyosh va PV o'rnatish qavslari
Quyosh va tashqi qurilmalar uchun panel va temir yo'l o'rnatish moslamalari.
Materiallar:6061-T6 · 6005-T5 · 316L · 2-darajali titan
Shlangi kollektor qavslari
Port naqshli valf va kollektor o'rnatish plitalari.
Materiallar:6061-T6 · 4140 · 316L · 17-4 PH
O'tish va adapter qavslari
Turli ramka yoki temir yo'l tizimlarini birlashtiruvchi qavslar.
Materiallar: 6061-T6 · 304 · 4140 · C36000
Maxsus tuzilmaviy qavslar
Qattiq blokdan ishlangan bir-konstruktiv qavs.
Materiallar:7075-T6 · 4340 · 17-4 PH · 5-darajali titan
Maxsus qavs bormi? Chizmangizni yuboring
Qavslar uchun CNC ishlov berish jarayonlari
3 o'qli CNC frezalash
Eng yaxshisi:Yuzlar · cho'ntaklar · uyalar · teshiklar
Yassi va burchakli qavslar uchun asosiy jarayon.
4/5 eksa CNC frezalash
Eng yaxshisi:Ko'p-tekis qismlar · birikma burchaklar
Yaxshiroq aniqlik uchun bir nechta yuzlarni bitta sozlamada ishlov beradi.
Burg'ulash va teginish
Eng yaxshisi:Bolt naqshlari · iplar · o'zaro faoliyat teshiklar
Tegilgan va frezalangan iplar bilan aniq teshik pozitsiyalari.
CNC tornalama
Eng yaxshisi:Bosslar · vtulkalar · podshipniklar teshiklari
Dumaloq xususiyatlar va o'rnatilgan teshiklar H7 sinfiga ishlangan.
Iplarni frezalash
Eng yaxshisi:Katta iplar · ko'r teshiklar
Tegish cheklangan joylarda kuchli, aniq iplar.
Chig'anoqlarni tozalash va qirralarni pardozlash
Eng yaxshisi:Qirralar · teshiklar · ishlov berish xavfsizligi
Burr{0}}qirralari; har bir chizmada pahlar va radiuslar.
CNC qavs materiallari
Qavslar uchun material tanlash quyidagilarga bog'liqyuk va qattiqlik, og'irlik, korroziya muhiti va tashqi ko'rinishi. Biz quyida sanab o'tilgan metall materiallardan qavslarni ishlov beramiz - alyuminiy, zanglamaydigan po'lat, uglerod va qotishma po'lat, guruch, mis va titan.
| Material | Umumiy baholar | Oddiy qavs ilovalari | Asosiy afzalliklari |
|---|---|---|---|
| alyuminiy | 6061-T6 · 6063-T5 · 6005-T5 · 7075-T6 · 5052-H32 · 2024-T3 | O'rnatish kronshteynlari, motor o'rnatgichlari, elektron qavslar, quyosh o'rnatgichlari | Yuqori kuch-vaznga-, korroziyaga chidamliligi, anodlanishi mumkin; 6061-T6 umumiy maqsadli standartdir |
| Zanglamaydigan po'lat | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Dengiz qavslari, oziq-ovqat va kimyoviy uskunalar o'rnatish moslamalari, tashqi qavslar | Korroziyaga qarshilik; 316L xloridli muhitlarga mos keladi; 17-4 PH quvvatni oshiradi |
| Karbon va qotishma po'lat | 1045 · 4140 · 4340 · Q355 tipidagi konstruktiv plastinka | Og'ir{0}}tugmachalar, gidravlik kollektor qavslar, qisqichlar | Yuklangan qavslar uchun yuqori qattiqlik va quvvat; payvandlanadigan va bo'yash mumkin |
| Guruch | C36000 bepul-kesuvchi guruch · C46400 dengiz gurzi | Asbob qavslari, dekorativ o'rnatgichlar, -magnit bo'lmagan qavslar | Ajoyib ishlov berish, korroziyaga chidamlilik, magnit bo'lmagan- |
| Mis | C10100 (OFHC) · C11000 elektrolitik mis | Topraklama qavslari, o'tkazgich moslamalari, RF va shina tayanchlari | Yuqori elektr va issiqlik o'tkazuvchanligi |
| Titan | 2-sinf (CP) · 5-sinf (Ti-6Al-4V) | Dengiz, kimyoviy va engil yuqori-kuchli qavslar | Eng yaxshi quvvat-vaznga-ajoyib korroziyaga chidamlilik |
Braketning aniqligi va o'rnatish xususiyatlari
Qavslar yig'ilishlarni joylashtiradi, shuning uchun quyida keltirilgan xususiyatlar qismlarni o'rnatmasdan murvat bilan bog'lanishini hal qiladi. Biz ularni chizish uchun ishlov beramiz va so'rov bo'yicha qattiqroq qilamiz.
| Spetsifikatsiya | Oddiy qobiliyat | Qavslar uchun nima uchun muhim |
|---|---|---|
| Teshik joylashuvi (murvat namunasi) | ±0,05–0,1 mm (aniqlik ±0,02 mm gacha) | Sotib olingan uskunalar va ramkalar qayta ishlamasdan mahkamlanadi |
| Teshik diametri | ±0,01–0,05 mm; so'rov bo'yicha H7 ga o'ralgan | Joylarni mahkamlash va yopish-; rulman mos keladi |
| Yassilik | 100 mm uchun 0,02–0,05 mm (stress-bo'shatilgan plitalar) | O'rnatilgan sirtlarda-to'liq yuz bilan aloqa qilish |
| Perpendikulyarlik (burchak yuzlari) | 0,02–0,05 mm | Haqiqiy hizalanish uchun kvadrat o'rnatish yuzlari |
| Qalinligi | ±0,02–0,05 mm | Doimiy kuch va spacer funktsiyasi |
| Slot kengligi va joylashuvi | ±0,03–0,05 mm | Sozlash diapazonlari va siqish harakati |
| Ip aniqligi | ISO 6g / 6H yoki chizma uchun | Xavfsiz mahkamlash; tegilgan va frezalangan iplar |
| Sirt pürüzlülüğü | Ra 0,8-3,2 mkm; Ra 0,4-0,8 mikron so'rov bo'yicha | Muhrlash yuzlari, tashqi ko'rinishi, qoplamani tayyorlash |
| Kritik o'lchamlar | ±0,01 mm (aniqlik ±0,005 mm gacha) | Sifat{0}}oʻlchov va tekislash qavslari |
Biz nazorat qiladigan muhim xususiyatlar
Bolt naqshlari- teshik oʻrni va diametrlari ulash uskunasiga mos keladi, dübel joylashishi kerak boʻlgan joyda oʻraladi.
Qattiq aniqlikdan-ishlab chiqilgan-- yuzlar, uyalar va teshiklar bir xil sozlamada yoki oʻrnatishlar oʻrtasida olib boriladigan maʼlumotlar bilan ishlab chiqariladi.
Yassilik va kvadratlik- oʻrnatish yuzlarida boshqariladi, shunda qavslar oʻtirib, rost hizalanadi.
Iplar- koʻrsatkich, UNC/UNF va toʻgʻri chuqurlik va quvvatga ega maxsus iplar.
Qirralar va burchaklarXavfsizlik va qoplamani yopishtirish uchun har bir chizmada radiusli - qirrali, qirrali qirralar.
Identifikatsiya- qism raqamlari yoki kuzatish va yigʻish uchun soʻrov boʻyicha lazer belgilari.
CNC qavslar uchun issiqlik bilan ishlov berish va stressni bartaraf etish
Yuklangan po'lat qavslar va yuqori{0}} mustahkam alyuminiy qavslar chizmada ko'rsatilgandek issiqlik bilan ishlov beriladi. Yakuniy ishlov berishdan oldin stressni bartaraf etish nozik qismlarni tekis ushlab turadi.
| Issiqlik bilan ishlov berish | Amaldagi baholar | Oddiy qavs qismlari |
|---|---|---|
| O'chirish va temper | 1045 · 4140 · 4340 | Og'ir{0}}motor moslamalari, konstruktiv qavslar |
| Yechim + Qarish | 17-4 PH · 7075-T6 | Yuqori-zanglamaydigan va alyuminiy qavslar |
| Stressni bartaraf etish | Barcha po'lat navlari | Tugatish frezalashdan oldin nozik va katta qavslar |
| Normallashtirish | Karbonli po'lat plitalar | Tayyorgarlik va konstruktiv qavslarni-payvandlang |
CNC qavslar uchun sirt qoplamalari
Yuzaki qoplama qavslarni korroziyadan himoya qiladi va ularni yig'ish, bo'yash yoki anodlangan tashqi ko'rinish talablariga tayyorlaydi.
| Yuzaki tugatish | Amaldagi materiallar | Oddiy qavs qismlari | Asosiy foyda |
|---|---|---|---|
| Anodizatsiya (II / Qattiq III turdagi) | 6061-T6 · 6063-T5 · 7075-T6 · 5052-H32 | O'rnatish, motor va quyosh qavslari | Korroziyaga va aşınmaya qarshilik; rang variantlari |
| Kimyoviy konversiya (xromat) | Alyuminiy navlari | Tayyor elektronik qavslarni bo'yash- | Supero'tkazuvchilar korroziyadan himoya qilish; bo'yoq asosi |
| Elektrsiz nikel qoplamasi | 4140 · 4340 · 1045 · Alyuminiy | Gidravlik va sanoat qavslar | Barcha yuzlarda korroziyadan bir xil himoya |
| Passivatsiya | 303 · 304 · 316L · 17-4 PH | Dengiz, oziq-ovqat va tashqi qavslar | Erkin temirni olib tashlaydi, korroziyaga chidamliligini oshiradi |
| Elektropolishing | 304 · 316L | Oziq-ovqat, tibbiy va toza qavslar | Silliq, toza, yorqin yuza |
| Sink qoplamasi | Karbonli po'lat | Umumiy{0}}po'lat qavslar | Iqtisodiy korroziyadan himoya qilish |
| Qora oksidi | 1045 · 4140 · 4340 | Sanoat va mashinasozlik qavslari | Iqtisodiy korroziyadan himoya qilish; kam birikma |
| Chang bo'yoq / bo'yoq tayyorlash | Chelik · Alyuminiy | Strukturaviy va tashqi qavslar | Talab bo'yicha{0}}qayta ishlangan bo'yoq |
Braket sifat nazorati
Qavslar chizmaga mos kelishini va to'g'ri yig'ilishini ta'minlash uchun ishlab chiqarish davomida murvat naqshlarini, teshik o'lchamlarini, tekisligini, kvadratini va iplarini tekshiramiz. Hujjatlangan loyihalar uchun biz sizning kirish tekshiruvingizni qo'llab-quvvatlash uchun materiallar sertifikatlari va tekshirish yozuvlarini taqdim etishimiz mumkin.
| Tekshirish elementi | Uskunalar / Usul | Oddiy qavs qismlari |
|---|---|---|
| Teshik joylashuvi va naqsh | CMM · Balandlik o'lchagich | Dvigatel moslamalari, kollektor qavslari, murvat naqshlari |
| Teshik diametri | Pin o'lchagichlar · Mikrometr · CMM | Bolt teshiklari, dübel teshiklari, rulman teshiklari |
| Yassilik | CMM · Yuzaki plastinka va ko'rsatkich | O'rnatish yuzlari, taglik plitalari |
| Perpendikulyarlik / Burchaklar | CMM · Kvadrat va indikator | L va burchakli qavslar, burchaklar |
| Qalinligi va teshiklari | Mikrometr · Kaliper · CMM | Barcha qavslar, sozlash uyalari |
| Ipni tekshirish | Oʻtish/Yoʻq-Oʻtish ip oʻlchovlari | Tishli teshiklar va tirgaklar |
| Sirt pürüzlülüğü | Pürüzlülük tester | Muhrlash va tashqi ko'rinish yuzlari |
| Materialni tekshirish | Spektrometr + Materiallar sertifikati | Kiruvchi xom ashyo (EN 10204 3.1 mavjud) |
| Yakuniy tekshirish | CMM + Tekshiruv hisoboti | Yakuniy o'lchamlarni qabul qilish |
Hujjatli sifat nazorati kerakmi?Bizga chizmalaringizni va tekshirish talablaringizni yuboring.
Prototip va past{0}}hajmli braketlarni qayta ishlash
Qavs loyihalari ko'pincha prototiplar bilan boshlanadi - yangi dizaynlar, yig'ilishlarda moslik tekshiruvlari yoki ishlab chiqarishdan oldin sinovdan o'tkazilishi kerak bo'lgan almashtirishlar. Biz qo'llab-quvvatlaymizprototip va past hajmli-CNC ishlov berishkichik{0}}to'plam buyurtmalarini takrorlash uchun bitta namunadan.
Prototipni qayta ishlash
Yangi dizaynlar, tasdiqlash va moslikni tekshirish uchun.
Odatdagi miqdor:1-10 dona
Kam-Ishlab chiqarish hajmi
Uchuvchi tizimlar va dastlabki ishlab chiqarish ishlari uchun.
Odatdagi miqdor:10–1,000+ dona
Takroriy ishlab chiqarish
Zaxira qavslar va belgilangan dizayndagi takroriy buyurtmalar uchun.
Odatdagi miqdor:Loyiha talablari asosida
uchun mos
O'rnatish, L va burchakli qavslar
Dvigatel va nasos moslamalari
Sensor, aktuator va elektron qavslar
Gusset, burchak va tizimli qavslar
Siqish va menteşe qavslari
Quyosh va maxsus o'tish qavslari
CNC qavslar uchun qadoqlash va yetkazib berish vaqti
Qadoqlash
Yuzaki himoya:Pe sumkalar, anodlangan va jilolangan yuzlarda himoya plyonka
Korroziyadan himoya qilish:Chet elga tranzitda po'lat qavslar uchun VCI qog'ozi
Ip himoyasi:Teshiklar va tirgaklar uchun so'rov bo'yicha ko'pik yoki qopqoqlar
Aralash buyurtmalar:Yorliqlar va miqdor nazorat ro'yxati bilan qism raqami bo'yicha saralangan
Maxsus qadoqlash:Mijozning maxsus qadoqlash talablari-qo‘llab-quvvatlanadi
Oddiy yetkazib berish vaqti
| Buyurtma turi | Oddiy yetkazib berish vaqti |
|---|---|
| Prototip | 5-10 ish kuni |
| Kam-Buyurtma | 10-20 ish kuni |
| Ishlab chiqarish buyurtmasi | 15-30 ish kuni |
| Buyurtmani takrorlash | 10-25 ish kuni |
TSS
Savol: 1. Qanday CNC ishlangan qavslarni ishlab chiqara olasiz?
Javob: Biz buyurtmachi chizmalaridan maxsus o'rnatish kronshteynlari, L va burchakli qavslar, motor va nasos o'rnatgichlari, sensor va aktuator qavslari, elektronika qavslari, burchak va burchak kronshteynlari, qistiruvchi qavslar, ilgak qavslar, quyosh o'rnatgichlar va maxsus konstruktiv qavslar ishlab chiqaramiz.
Savol: 2. Qavslarni qanday materiallardan ishlov berasiz?
Javob: Biz alyuminiy (6061-T6, 6063-T5, 6005-T5, 7075-T6, 5052-H32), zanglamaydigan po'latdan (303, 304, 304L, 316, 316L, 17-4 qotishma, po'lat va uglerod 145), ugleroddan qavslarni qayta ishlaymiz. 4340), guruch (C36000, C46400), mis (C10100, C11000) va titanium (2-sinf, 5-sinf).
Savol: 3. Qavslaringiz qattiq materialdan ishlanganmi?
Javob: Ha. Biz qattiq plastinka, novda va blokdan qavslarni qayta ishlaymiz, shuning uchun barcha yuzlar, tirqishlar va teshiklar egilgan varaq konstruktsiyasiga qaraganda - kuchliroq va aniqroq chiziladi.
Savol: 4. Qavslarda qanday tolerantliklarga erisha olasiz?
Javob: Biz odatda kritik o'lchamlarda ± 0,01 mm (aniqlik ± 0,005 mm gacha), teshik joylari ± 0,05-0,1 mm (aniqlik ± 0,02 mm gacha) va tekislik/perpendikulyarlik 100 mm uchun 0,02-0,05 mm gacha ushlab turamiz.
Savol: 5. Qavslarni standart murvat naqshlariga moslashtira olasizmi?
Javob: Ha. Biz NEMA dvigatelining yuz namunalarini, ISO nasos gardish naqshlarini, DIN ray va profil{1}}tizim o'rnatish moslamalarini, shuningdek, chizilgan rasmingizdagi har qanday maxsus murvat naqshlarini qayta ishlaymiz.
Savol: 6. Qavslarni teshiklari va tirqishlari bilan ishlov bera olasizmi?
Javob: Ha. Biz metrikani, UNC/UNF va maxsus tishli iplarni va boshqariladigan kenglik va joylashuvga ega tegirmonni sozlash tirqishlarini burg'ulash va tegizamiz.
Savol: 7. Ko‘p tekislik qavslarini bir-sozlashda ishlov bera olasizmi?
Javob: Ha. Bizning 4/5 o'qli frezalash mashinalarimiz bir nechta yuzlar va birikma burchaklarni bir o'rnatishda, teshik naqshlari va yuzlarni bir-biriga to'g'rilab turadi.
Savol: 8. Og'ir{1}}va konstruktiv qavslarni yetkazib bera olasizmi?
Javob: Ha. Biz 4140, 4340, 17-4 PH va 7075-T6 dan konstruktiv qavslarga ishlov beramiz, bunda chizma yuqori quvvatni talab qiladigan joylarda söndürme-va-temper yoki eritma va qarish issiqlik bilan ishlov beramiz.
Savol: 9. Qavslar uchun qanday sirt qoplamalarini taklif qilasiz?
Javob: Anodizatsiya (II / Qattiq III), kimyoviy konversion qoplama, elektrsiz nikel, passivatsiya, elektropolishing, rux bilan qoplash, qora oksid va bo'yoq{0}}tayyor ishlov berilgan yuzalar.
Savol: 10. Qavslardagi qismlar raqamlarini lazer-belgilay olasizmi?
Javob: Ha. Biz so'rov bo'yicha lazer markalash orqali qismlar raqamlari, seriyalar va kuzatuv belgilarini qo'shishimiz mumkin.
Savol: 11. Materiallar sertifikatlari va tekshirish hisobotlarini bera olasizmi?
Javob: Ha. Biz so'rov bo'yicha material sertifikatlarini (EN 10204 3.1), o'lchovli tekshiruv hisobotlarini, CMM hisobotlarini va tekislik yozuvlarini taqdim etishimiz mumkin.
Savol: 12. 2D chizmalar va SAPR fayllarini qabul qilasizmi?
Javob: Biz umumiy STEP, STP, IGES, IGS, SolidWorks, DXF va 2D chizma fayllaridan ishlashimiz mumkin.
Savol: 13. CNC ishlangan qavslar uchun odatda etkazib berish muddati qanday?
Javob: Murakkabligi, miqdori, materiali va pardozlashiga qarab, namunaviy yetkazib berish muddati 5–10 ish kuni, kam hajmli buyurtmalar uchun 10–20 ish kuni, ishlab chiqarish buyurtmalari uchun 15–30 ish kuni.
2D chizma yoki 3D SAPR faylingizni, material darajasi, miqdori va tugatish talablarini yuboring.
